光纤测试仪如何测量SFP/SFP+/QSFP模块？

SFP模块是指众多可用的各种类型光模块(比如SFP+、QSFP等等)，针对这种模块，该如何确定SFP模块是否正常工作呢？我们可以用光纤测试仪测量SFP发出的光功率以及SFP本身。

在这里，我们以最新款基于Versiv2平台的CertiFiber Pro光纤损耗认证分析仪为例（了解CFP2-100-Q：CertiFiber Pro光纤损耗测试仪(CFP2-100-S,CFP2-100-M)）。首先，将CertiFiber Pro测试仪（CFP-100-Q，此为单多模一体测试仪，CFP-100-M此为多模光纤测试仪，CFP-100-S此为单模光纤测试仪）设置为“功率计”模式。在主屏幕上选择TOOLS(工具)菜单，然后选择第二个选项，如果连接有CertiFiber Pro模块，该选项则为POWER METER(功率计)。选择该选项后，将直接进入功率计功能。功率计功能将自动启动和运行，无需按TEST(测试)键。

我们需要应用几个简单的配置。请注意功率计的下半部分。上半部分用于发送，测试SFP时不需要。我们需要注意的只是输出的绝对功率。我倾向于读取dBm数据，因为其反映了许多SFP模块的技术指标。

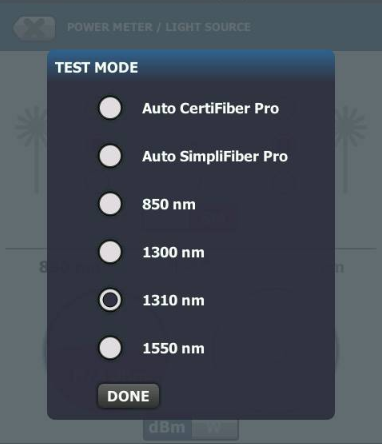

其中一项重要的配置是λ(Lambda，拉姆达)或波长，位于左下角。测试对象是什么？如果是多模——选择850；如果是单模——选择1310。按下λ(Lambda)键，在弹出的菜单上选择正确的波长（参考下图）。

对于可接受的功率水平，请咨询SFP制造商。请注意，如果您得到的是正数，则需要在系统中增加衰减器。

如何检查SFP端口是否干净？事实上无法对SFP模块进行特别有效的检查。检查显微镜及相关标准（如IEC 61300-3-35）是设计用于连接器的，而非SFP的输出端口。SFP的输入端口应为某种类型的非接触式大面积输入端口。光纤实际上不会直接接触端口，因此应保持相当干净的状态。即使端口上存在灰尘或其他碎屑，显微镜也很难发现。

如果我们利用QSFP通过MPO连接器发送40G呢？如何进行测试？有两个简单的选择。一种是使用扇出电缆将MPO端口连接至LC连接器的多个分支上。然后将其插入至CertiFiber Pro。

另一种选择是将MPO电缆直接插入至MultiFiber  Pro。将其设置为“功率”模式，您会得到每根光纤的功率水平。这是只有一个光接收通道的示例。点此了解更多关于MultiFiber Pro MPO光纤测试仪。

请注意，如果您采用40G工作，则很可能只使用了4根光纤，因此如果您在功率计上只看到前四根或后4根光纤的功率水平，请不要感到惊讶。
