深圳市福欣智能网络科技有限公司销售的SimpliFiber Pro光功率计及光缆测试工具包-简单易用且具有高级省时功能的光损耗测试仪。 可以选择多种具有不同配置的工具包，轻松满足您的光纤验证、检查和清洁需求。
SimpliFiber Pro光功率计及光缆测试工具包(FTK1450)产品概览：
单端口同步双波长特性可以缩短一半的测试时间，并将由两种波长产生的测量值保存到一条记录中
附加的 1490 和 1625 纳米波长进一步扩展了产品的应用范围
当检测到活动光纤时，CheckActive功能会发出声音并显示图标，消除了设置测量的必要
FindFiber远程 ID 功能让一位技术人员即可快速识别电缆连接或布线（对插接板场合特别有用），无需多个技术人员在光纤链路的另一端来匹配颜色组合
最小值/最大值功能实现对间歇性电源波动情况的自动精确跟踪
充裕的内存可以保存 1000 个结果，实现连续的测试和记录
LinkWare软件有助于分析测试结果并创建专业的测试报告
各种工具包配置可以满足所有“一线”光纤处理任务的需求，包括光纤验证、检查和清洁 – 所有这一切均集成在一个结实耐用的专业便携包内
SimpliFiber Pro光功率计及光缆测试工具包(FTK1450)产品功能：
当今的高带宽楼宇网络依赖可靠的光纤基础设施。 正确地安装和维护光纤线缆是缩短网络停运时间必不可少的条件。 无论您需要基本的光纤验证功能，高级故障处理和检查，还是记录光损耗和功率测量值，SimpliFiber Pro 光功率计和光纤测试工具包都是满足您需求的上佳“一线”光纤处理工具。
SimpliFiber Pro 光功率计和光纤测试工具包提供了所有必要的工具，让您可以验证和检修光纤布线系统，测量损耗和功率水平，以及检查并清洁接头端面。 这些新一代光损耗测试工具包旨在取代当前流行的 SimpliFiber 系列，除了拥有 CheckActive、FindFiber和最小值/最大值等独特功能外，它还提供了许多引以为豪的业界领先功能，例如双波长测试和自动波长检测。 借助这些高级而易用的、可缩短测试时间的功能，SimpliFiber Pro堪称市场上上佳的一线光纤测试工具包。
1、SimpliFiber Pro 工具包配置
无论您需要基本的光纤验证功能，高级故障处理和检查，还是记录光损耗和功率测量值，SimpliFiber Pro光损耗测试工具包都是您的理想之选。它坚固耐用，质量超群，可以满足您的各种光纤测试需求。
全套光纤检验工具包 (FTK1450)
全套光纤检验工具包适合那些使用多模和单模光纤来安装和维护楼宇网络的承包商及技术人员。 使用这一工具包，可以验证 850、1300、1310、1490、1550 和 1625 nm 光损耗和功率水平，检查光纤端面，定位电缆故障、连接器问题或极性问题。 各种工具包组合可以提供一系列的检查选件。
功能完备的检查和多模光纤验证工具包（FTK1300 和 FTK1350）
功能完备的检查和多模光纤验证工具包适合那些安装并维护多模楼宇网络的承包商和网络技术人员。 使用这些工具包，可以检验 850nm 和1300nm 光损耗和功率水平，检查光纤端面，定位电缆故障、连接器问题或极性问题。 各种工具包组合可以提供一系列的检查选件。
基本验证工具包（FTK1000-MM 和 FTK2000-SM）
基本验证工具包是那些安装并维护光纤链路的承包商和网络技术人员的绝佳入门级工具包。 它提供单模或多模配置，可以快速检验 850 和1300 nm 或 1310 和 1550 nm 光损耗和功率水平。 可以根据需要增加额外的光源、显微镜和 VFL 选件。
2、多模卷轴
在测试多模光纤时确保正确且稳定的测量值。多模光纤卷轴以简单、经济的方式提高了使用 LED 光源测量多模光功率和损耗的可重复性和一致性。 我们的卷轴保证按照 TIA/EIA-568-B 标准对适当的直径进行正确的缠绕圈数，同时防止 3 mm 光纤线缆受损和发生意外的微弯曲。
多模光纤卷轴为以下各项提供了一种简单且经济的方法：
提高了使用 LED 光源测量多模光功率和损耗的可重复性和一致性。
确保测量符合 TIA/EIA-568-B 标准。
保证沿正常的直径卷轴缠绕正确的圈数。
防止 3 mm 光纤线缆受损和发生意外的微弯曲。
多模光纤卷轴配有沟槽，让用户可以将来自光源的光纤线缆沿卷轴缠绕五次。 固定器将电缆固定到位，而不会过度夹紧光纤 – 使用起来非常简单。 光纤卷轴的尺寸适合 3 mm 光纤线缆 – 行业中最常用的跳线类型。 22 mm 卷轴适用于 50/125 µm 光纤，而 17 mm 卷轴适用于 62.5/125 µm 光纤。
3、光纤检查
确保平整、清洁的光纤连接。拥有广泛的光纤检查和清洁解决方案，可针对多种接头类型提供易于使用的适当端面检查工具。
FT120 和 FT140 光纤查看仪是用于检查光纤接头端面的手持式显微镜。 这些显微镜可以确保您的端接平整、清洁，且可传输光信号。FT120 200x 光纤查看仪用来检查多模光纤端面。 对于单模安装场合，我们提供了可放大 400 倍的 FT140 光纤查看仪。这两种显微镜都包含一个特殊的安全过滤器，可以防止有害的红外线灼伤您的眼睛。
FT500 迷你型光纤检查仪 是一个方便易用的视频显微镜，可用于端口内和光纤接头的端面检查。 只需通过闷头适配器插入探头并检查已安装的光纤接头，而不必访问配线板的背面。
4、光纤清洁
对于光纤验证、故障处理和检查任务，还需考虑的一项重要任务是光纤清洁。 污垢、灰尘和其他污染物是光纤高速数据传输的大敌。 当今的网络应用要求更高的带宽，从而要求数据传输的损耗承受范围更小。 因此，保持所有光纤连接干净、无污染对于确保网络应用的成功实施非常重要。光纤清洁工具包附带了能够轻松、高效地清除最顽固污染物的上佳工具。
FT525 光纤清洁和检查工具包
迷你型光纤检查仪和清洁工具包 – 包括迷你型光纤检查仪；完整的清洁耗材（清洁管、10 个清洁卡、溶剂笔、2.5 mm 端口清洁棉签和 1.25mm 端口清洁棉签）以及柔软便携包。
NFC-KIT-BOX 光纤清洁工具包 – 包括带棉布的清洁管、5 个贴有清洁带的清洁卡、溶剂笔和 2.5mm 端口清洁棉签。
NFC-KIT-CASE 光纤清洁工具包 – 包括装在一个硬便携包中的带棉布的清洁管、10 个贴有清洁带的清洁卡、溶剂笔、2.5 mm 端口清洁棉签和 1.25 mm 端口清洁棉签。
5、测试结果管理
通过LinkWare软件管理光纤测试结果。
LinkWare 软件可以帮助您按工作地点、客户、校园楼宇以及其他方式快速组织、编辑、查看、打印、保存或存档测试结果。 您可以将测试结果合并到现有的数据库中，然后按任意数量的数据字段或参数排序、搜索和组织这些结果。
6、验证和定位故障
配有激光的 VisiFault 可视化故障定位仪 可以检查连通性和极性，有助于发现线缆断裂和弯曲情况并定位接头和接合处的问题。 VisiFault发出明亮的红色光束，可从远处方便地观看。 将 VisiFault 连接到光纤的一端 – 然后定位该光纤的另一端，即使它是一条线缆中或在机架中端接的众多光纤的其中一根光纤。 执行简单的端到端连通性检查。
VisiFault 可以快速显示光纤断裂情况、跳线上的损坏接头、配线盒中的故障接头，以及设备机架中和周围的过度光纤弯曲。 用户可以选择“连续波输出”模式来稳定地显示故障，或者选择“快速输出”模式进行方便的故障定位。
7、独特的功能
CheckActive、FindFiber和最小值/最大值等省时功能使 SimpliFiber Pro 成为市场上上佳的光纤测试工具包。
产品规格
技术指标：
| 环境规格 | |
| 工作温度 | -10º C 至 50º C |
| 贮存温度 | -20º C 至 50º C |
| 工作湿度 |
|
| EMI, RFI, EMC | 符合标准1 |
1 符合相关的欧盟标准；符合相关的澳大利亚标准；通过加拿大标准协会认证；符合 21CFR.1040.10,11 和 EN60825-1, 2:2007（1 级，危险等级 1）
| 光功率计 | |
| 检测器类型 | InGaAs |
| 校准波长 | 850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm |
| 测量范围 |
|
| 功率测量线性度 |
|
| 功率测量的不确定性3 | ±0.25 dB |
| 显示器分辨率，dB 或 dBm | 0.01 dB |
| 自动双波长切换 | 是 |
| 功率显示单位 | dBm, mW, μW |
| 自动波长检测 | 是 |
| 数据存储 | 1000 条记录，每条记录可以包含多个波长的数据 |
| 外部接口 | USB，2.0 全速 |
| 光接头 | 可拆卸适配器，默认 SC 适配器，可选适配器包括 LC, ST |
| 显示器更新率 | 1 读数/秒 |
| 基准 | 为每个波长单独设置 |
| FindFiber ID 检测 | 是 |
| 电源要求 | 2 节 AA 碱性电池 |
| 电池寿命4 | > 50 小时（典型） |
| 自动关闭电源 | 10、20、30 或 60 分钟（可由用户禁用 |
| 电量不足警告 | 是，电量不足图标闪烁 |
| 尺寸（长 x 宽 x 高） | 6.4 x 3.2 x 1.5 英寸（16.5 x 8.0 x 3.9 厘米） |
| 重量 | 11.5 盎司（325 克） |
1（适用于 850nm），±0.2 dB（功率 0 至 -45 dBm），±0.25 dB（功率 < -45 dBm）
2 ±0.1dB（功率 0 至 -55 dBm），±0.2 dB（功率 > 0 dBm 且 < -55 dBm）
3 23°C ±2°C，功率水平 -20dBm，连续波，多模波长时为 62.5/125µm，1310、1490、1550 和 1625 nm 时为 9/125 µm，对于 1625 nm，增加 0.1 dB，
4 对于测量的功率水平 0 dBm 或更低，电池寿命取决于所用电池的条件和类型。
| 多模光源 | |
| 发射器类型 | LED |
| 中心波长 | 850 nm, 1300 nm |
| 波长准确度 |
|
| 光谱宽度 (FWHM) |
|
| 最低输出功率 | 850/1300 nm: ³ -20 dBm |
| 功率输出稳定性1 | 8 小时内 ±1 dB |
| 自动双波长切换 | 是。 可由用户启用/禁用。 |
| 光输出接头 | 固定 SC |
| FindFiber 代码生成 | 是。 固定在 ID 1。 |
| 模式 | CW，2 kHz 调制，自动波长 |
| 电源要求 | 2 节 AA 碱性电池。 |
| 电池寿命2 | 40 小时（典型） |
| 自动关闭电源 | 30 分钟（可由用户禁用） |
| 电量不足警告 | 是，LED 闪烁 |
| 尺寸（长 x 宽 x 高） | 5.6 x 3.2 x 1.6 英寸 (14.2 x 8.1 x 4.1 厘米) |
| 重量 | 1.8 盎司 (278 克) |
1 23° C ± 2° C, 在 5 分钟预热后
2 在自动波长模式下，电池寿命取决于所用电池的条件和类型。建议使用碱性电池。
| 单模光源 | |
| 发射器类型 | FP 激光: 双重 1310 nm/1550 nmDFB激光:双重 1490 nm/1625 nm |
| 中心波长 | 1310 nm, 1550 nm;1490 nm,1625 nm |
| 波长准确度 |
|
| 光谱宽度 (RMS) |
|
| 最低输出功率 | 1310/1550 nm: ³ -7 dBm (典型)1490 nm/1625 nm: ≥ -3 dBm (典型) |
| 功率输出稳定性1 | 8 小时内 ±0.25 dB |
| 自动双波长切换 | 是。 可由用户启用/禁用。 |
| 光接头 | 固定 SC |
| 启动条件 | 9/125 μm 光纤 |
| FindFiber 代码生成 | 是。 固定在 ID 2。1490/1625 nm固定在ID 3 |
| 模式 | CW，2 kHz 调制，自动波长 |
| 电源要求 | 2 节 AA 碱性电池 |
| 电池寿命2 | 30 小时（典型） |
| 自动关闭电源 | 30 分钟（可由用户启用或禁用） |
| 电量不足警告 | LED 闪烁。 |
| 尺寸（长 x 宽 x 高） | 5.6 x 3.2 x 1.6 英寸（14.2 x 8.1 x 4.1 厘米） |
| 重量 | 9.8 盎司（278 克） |
1 23° C ± 2° C，在 5 分钟预热后
2 在自动波长模式下，电池寿命取决于所用电池的条件和类型。 网络公司建议使用碱性电池。
| FindFiber 光源规格 | |
| 发射器类型 | 激光 |
| 光源接头 | 固定 SC |
| FindFiber 代码生成 | 1 至 8。 默认为 3。 |
| 开机/电量不足指示灯 | LED |
| 电源要求 | 2 节 AA 碱性电池 |
| 电池寿命 | > 80 小时 (典型) |
| 自动关闭电源 | 30 分钟 |
| 电量不足警告 | LED 闪烁 |
| 尺寸（长 x 宽 x 高） | 7.1 x 1.3 x 1.0 英寸（17.9 x 3.2 x 2.5 厘米） |
| 重量 | 4.4 盎司（125 克） |
| 安全 | 满足 1 级 CDRH |
型号配件
型号Model Number/Name Description
SFPOWERMETER SimpliFiber Pro 光功率计
SFMULTIMODESOURCE SimpliFiber Pro multimode 850/1300 light source. Fixed SC port (with ST and LC testing capability available using hybrid test-reference cord accessories purchased separately). Includes FindFiber™ source capability.（多模光源）
SFSINGLEMODESOURCE SimpliFiber Pro 单模 1310/1550 激光光源。 固定 SC 端口（使用单独购买的混合型测试基准线附件，可以获得 ST 和 LC 测试能力）。 包括 FindFiber光源能力。
SFSINGLEMODE2 SimpliFiber Pro 单模 1490/1625 激光光源。固定 SC 端口（使用单独购买的混合型测试基准线附件，可以获得 ST 和 LC 测试能力）。 包括 FindFiber光源能力。
--------------------------------------------------------------------------------
套件Model Number/Name Description
CIQ-FTKSFP Copper and Fiber Technician’s Kit – Includes the CableIQ (CIQ-KIT) and SimpliFiber Pro (FTK1000) Fiber Test Kit
MS2-FTK Copper and Fiber Basic Technician’s Kit – Includes the MicroScanner (MS2-100) and SimpliFiber Pro (FTK1000) Fiber Test Kit.
FTK1450 带有 FT500 迷你型光纤检查仪的完整光纤验证工具包 – 包括 SimpliFiber Pro 光功率计、850/1300 多模光源、1310/1550 单模光源、VisiFault VFL、FT500 迷你型光纤检查仪、两 (2) 个 FindFiber 远程 ID 光源以及便携包；ST 和 LC 适配器，NFC-KIT-BOX 光纤清洁工具包
FTK1475 完整的光纤检验工具包（配有 FI-500 FiberInspector Micro）– 包括 SimpliFiber Pro 光功率计、850/1300 多模源、1310/1550 单模源、VisiFault VFL、FI-500 FiberInspector、两个 (2) FindFiber 远程标识源和便携包；SC、ST 和 LC 功率计适配器以及 NFC-KIT-BOX 光纤清洁工具包。（查看产品图片）

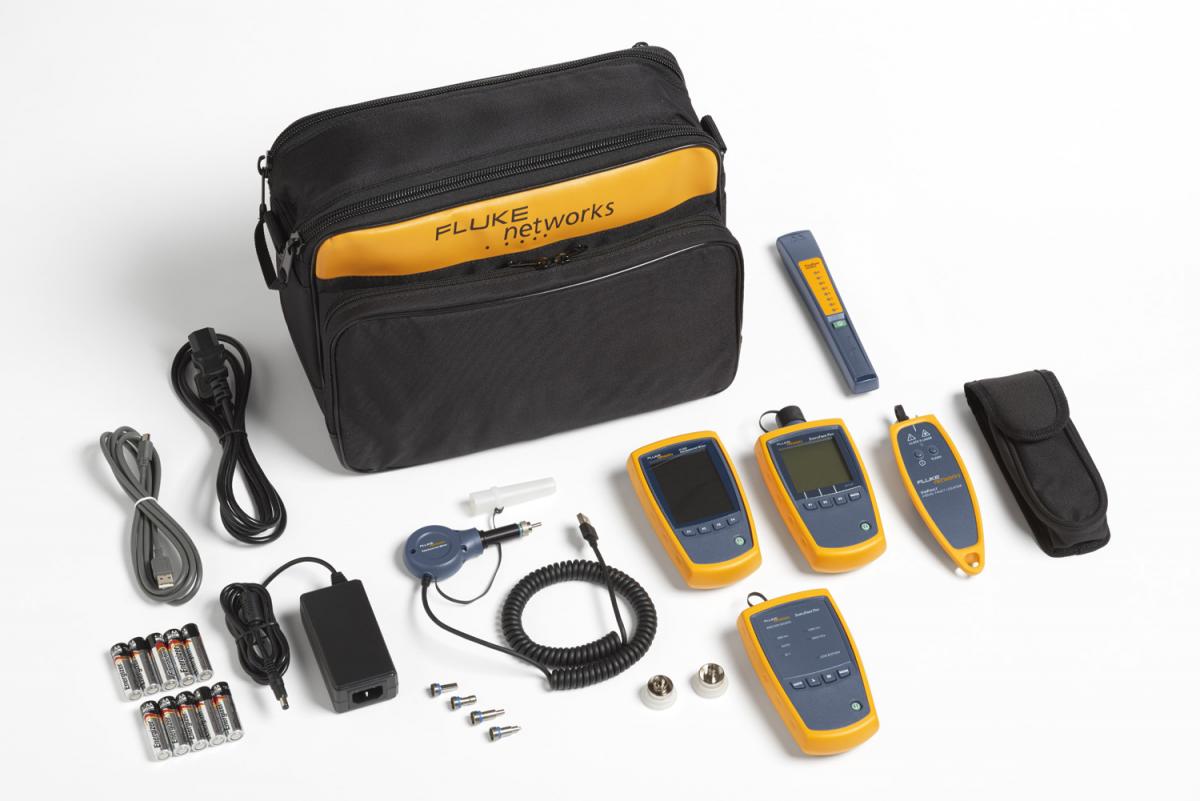

FTK1375 多模光纤检验工具包（配有 FI-500 FiberInspector Micro）– 包括 SimpliFiber Pro 光功率计、850/1300 多模源、VisiFault VFL、FT-500 FiberInspector、FindFiber 远程标识源和便携包；SC、ST 和 LC 功率计适配器（查看产品图片）
FTK1350 带有 FT500 迷你型光纤检查仪的多模光纤验证工具包 – 包括 SimpliFiber Pro 光功率计、850/1300 多模光源、VisiFault VFL、FT500 迷你型光纤检查仪、FindFiber 远程 ID 光源以及便携包；ST 和 LC 适配器
FTK1300 带有 FT120 迷你型光纤查看仪的多模光纤验证工具包 – 包括 SimpliFiber Pro 光功率计、850/1300 多模光源、VisiFault VFL、FT120 迷你光纤查看仪、FindFiber 远程 ID 光源以及便携包；ST 和 LC 适配器
FTK1000 多模光纤验证工具包 – 包括 SimpliFiber Pro 光功率计、850/1300 多模光源和便携包
FTK2000 单模光纤验证工具包 – 包括 SimpliFiber Pro 光功率计、1310/1550 单模光源和便携包
FTK2100 单模光纤验证工具包 – 包括 SimpliFiber Pro 光功率计、1310/1550/1490/1625 单模光源和便携包
--------------------------------------------------------------------------------
零配件Model Number/Name Description
NFK1-EFLC-SC 一个 62.5 µm SC/SC Encircled Flux 发射控制器（DTX 需要使用两个）
NFK1-EFLC-LC 一个 62.5 µm SC/LC Encircled Flux 发射控制器（DTX 需要使用两个）
NFK2-EFLC-SC 一个 50 µm SC/SC Encircled Flux 发射控制器（DTX 需要使用两个）
NFK2-EFLC-LC 一个 50 µm SC/LC Encircled Flux 发射控制器（DTX 需要使用两个）
FINDFIBER 一 (1) 个 FindFiber 远程 ID 光源
FINDFIBER-6 六 (6) 套 FindFiber 远程 ID 光源
FT500 迷你型光纤检查仪视频显微镜 – 包括光纤探头和显示屏、AC 适配器/电池充电器、探头适配器尖端（ST、SC 和通用 2.5mm 跳线尖端）和软包 See Photo
FT525 迷你型光纤检查仪和清洁工具包 – 包括迷你型光纤检查仪；完整的清洁耗材（清洁管、10 个清洁卡、溶剂笔、2.5 mm 端口清洁棉签和 1.25 mm 端口清洁棉签）以及软包
FT120 光纤查看仪 – 200X 放大倍数，带 2.5mm 通用适配器
FT140 光纤查看仪 – 400X 放大倍数，带 2.5mm 通用适配器
NFC-Kit-Box 光纤清洁工具包 – 包括带棉布的清洁管、5 个贴有清洁带的清洁卡、溶剂笔和 2.5mm 端口清洁棉签
NFC-Kit-Case 光纤清洁工具包 – 包括装在一个坚固便携包中的带棉布的清洁管、10 个贴有清洁带的清洁卡、溶剂笔、2.5mm 端口清洁棉签和 1.25mm 端口清洁棉签
NFK1-SMPLX-SC 62.5 uM 单工测试基准线组 (SC/SC x 2)；独特的专利防损坏端面
NFK1-SMPLX-LC 62.5 uM 单工测试基准线组 (SC/LC, LC/LC)；独特的专利防损坏端面
NFK1-SMPLX-ST 62.5 uM 单工测试基准线组 (SC/ST, ST/ST)；独特的专利防损坏端面
NFK2-SMPLX-SC 50 uM 单工测试基准线组 (SC/SC x 2)；独特的专利防损坏端面
NFK2-SMPLX-LC 50 uM 单工测试基准线组 (SC/LC, LC/LC)；独特的专利防损坏端面
NFK2-SMPLX-ST 50 uM 单工测试基准线组 (SC/ST, ST/ST)；独特的专利防损坏端面
NFK3-SMPLX-SC 单模测试基准线组 (SC/SC x 2)；独特的专利防损坏端面
NFK3-SMPLX-LC 单模测试基准线组 (SC/LC, LC/LC)；独特的专利防损坏端面
NFK3-SMPLX-ST 单模测试基准线组 (SC/ST, ST/ST)；独特的专利防损坏端面
NFM110 用于迷你型光纤检查仪的一套附件尖端 （LC、 FC 和 1.25mm 通用型） See Photo
NFM115 Complete Accessory Tip Set for FiberInspector Mini (Replacement SC, ST, and 2.5 Universal tips along with additional LC, FC, and 1.25mm Universal) See Photo
NFA-SC-SINGLE 可互换的 SC 适配器
NFA-LC-SINGLE 可互换的 LC 适配器
NFA-ST-SINGLE 可互换的 ST 适配器
NFA-FC-SINGLE FC Interchangeable Adapter
--------------------------------------------------------------------------------
支持Model Number/Name Description
GLD-FTK 1 年支持服务 for SimpliFiber Pro Fiber Test Kits - Models: FTK2000, FTK1450, FTK1350, FTK1300 and FTK1000
