光纤光缆OTDR测试与光损耗测试仪测试的区别

很多用户不明白为什么测试完OTDR还需要用光功率计测试光损耗？OTDR不是具备测试光纤损耗的功能吗？我们先从原理入手。

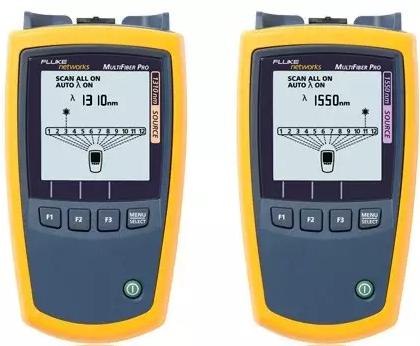

光源光功率计（光损耗测试仪OLTS）的损耗测试原理：

光损耗测试仪表OLTS 是一种精度极高的工具，可确定被测光纤链路中损耗或衰减的总量。在光纤一端Ａ端，稳定光源以特定波长发光，由连续光波形成的信号。在另一端Ｂ端，光功率计检测并测量该信号的功率级别。为获得精确的结果，必需对功率计进行校准，令其与引入信号具有相同的波长。而且测试时所用的光波与设备时工作的一致，都是连续波。

OTDR 的测试端到端损耗原理：

OTDR 所检测并分析的是由菲涅尔（Fresnel）反射和瑞利（Rayleigh）散射返回的信号。有个比喻很形象，OLTS 测试损耗是这样的：我在链路始端发送了100 个光子，在终端只接收到20 个光子，其中就损耗掉了80 个，非常真实。而 OTDR 则不是这样测试，它在链路始端也发送了100 个光子，但它不到对端去测试，而只通过测试由于散射或反射回来的光子来得到结果。

要通过OTDR 来进行精确的端到端损耗测量却是有困难的。在实际测量中，OTDR 会遭遇测量盲区，OTDR（光时域反射仪）有两类盲区：事件和衰减。两种盲区都由Fresnel反射产生，用随反射功率的不同而变化的距离（米）来表示。

盲区定义为持续时间，在此期间检测器受高强度反射光影响暂时”失明”，直到它恢复正常能够重新读取光信号为止，设想一下，当您夜间驾驶时与迎面而来的车相遇，您的眼睛会短期失明。在OTDR领域里，时间转换为距离，因此，反射越多，检测器恢复正常的时间越长，导致的盲区越长。

总之， OTDR 与 OLTS 都可以测量被测光纤的光损耗，但使用OTDR 进行测试时，由于不可避免的OTDR盲区会在起点和未端对测试精度造成影响，也会受到其损耗测量精度和测量范围的限制。在国际标准中对光链路损耗的测试还是建议使用光源光功率计来完成，它是可以提供被测光纤链路精确总损耗的唯一方法。但OTDR 测量对于查找光纤链路故障位置和绘制长距离的链路损耗图表都是必不可少，在链路出问题时，光知道其损耗值是不够的，我们还要知道故障发生在什么位置并对其进行修复；事实上，这也是 OTDR 在外线工程用户当中大受欢迎的原因。
