Ti40/45FT热像仪(Ti40FT-20/Ti45FT-20)

让维护和生产工程师及技术人员轻松拥有多种灵活的选择 – Ti40/45FT热像仪

深圳福欣智能销售的  Ti4x 型产品提供了各种热成像任务所需的一切功能。 借助其 160 x 120 探测器和精确至 0.08 ºC (80mK) 的温度灵敏度 (NETD)，它们可提供高分辨率的图像，甚至能清晰显示出最小的温度差异。 这些设备采用 Windows CE 菜单结构，操作异常方便。另外，它们还配备了一组扩展的故障检修功能，使得用户随时可以进行现场分析。

FT 型号采用创新的 IR-Fusion 技术。 IR-Fusion 不仅能捕获可见光图像，而且还能提供红外图像，揭开了红外图像分析的神秘面纱。 它可帮助用户更好地识别和报告可疑组件，并能够在第一时间完成维修。 若要了解详细信息，请选择本页侧栏中的 IR-Fusion。

热像仪典型应用：
预防维护 – 在故障发生之前确定电气和机械问题
工业维护 – 检查是否成功完成了维修任务
质量控制 – 检测原型并改进热学管理设计
流程监测 – 实时观察以确保操作高效安全
精确进行查看
IR-Fusion 技术把真实世界的可见光图像与热图像完美融合在一起。 它将两种图像合二为一，使得用户可以融合两种图像或创建画中画组合。 可在可见光图像上叠加警报限制，从而精确地显示超出指定温度极限的组件。 可见光图像和热图像均可用于报告。 这样，人们就不必查看由单独的数码相机拍摄的各个图像，因而加快了文档整理。 IR Fusion 可帮助用户更好地识别和报告可疑组件，并能够在第一时间完成维修。

宽大、清晰的热图像
凭借同类热像仪中最大的显示屏（5 英寸）以及低信噪的 VOx 传感器，IR FlexCam 设备生成超乎寻常的高质量图像，同时能显示最小的可见温度差异。 目前，只有价格不菲的仪器才能生成类似品质的图像。

可在任何情况下生成清晰的图像
创新的 180 ° 活动镜头能够查看和捕获不易接近区域中的图像。 在机器下方或不可移动障碍物的周围查看高物体时，显示屏依然清晰可见。 SmartFocus 转轮使您可以方便地获得稳定、清晰的图像。 您的手无需离开仪器去转动聚焦环。

精确显示异常状况
凭借 AutoCapture 等诸多内置功能，IR FlexCam 热像仪可帮助用户排除任何难题。 只需经过简单的设置，它便可自动捕获超出温度极限的图像。 因此，用户只需关注那些包含异常状况的图像，便可更快地捕获和分析难以发现的间歇性问题。

标准化的分析和报告
SmartView 软件（设备随附）包括全套的红外图像查看、分析、注释和报告工具。 此外，它甚至还允许定制报告来满足特定公司的工作流程或需求，如多图像报告和图像比较等。 若要了解更多信息，请咨询深圳福欣智能(0755-82816978)。

辐射测量 —“隐藏在图像后面的数据”
全辐射热像仪能够轻松捕获和存储热图像中数千个位置点的校准温度数据。 这样，用户既可以在工作现场，也可以在办公室中使用 PC 软件来执行详细的分析和更改主要参数，如辐射系数和温度范围等。

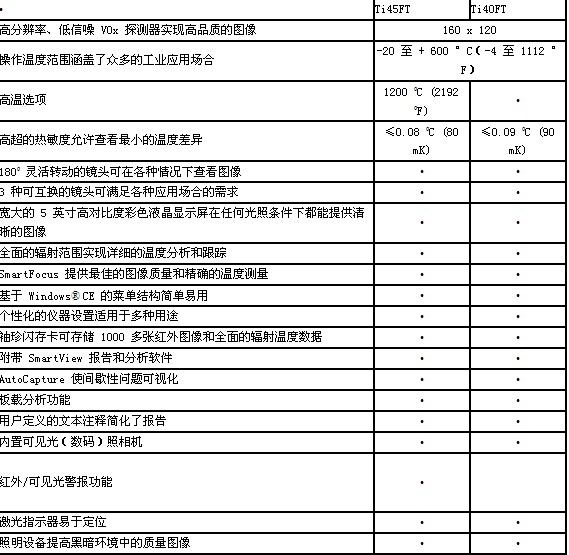

技术指标
成像性能 热学
视场 (FOV)* 20 毫米镜头 23 °x 17 °FOV
10.5 毫米镜头 42 °x 32 °
54 毫米镜头 9°x 6°
空间分辨率 (IFOV)* 2.60 mrad
最小焦距* 0.15 米
热敏度 (NETD) Ti45: ≤0.08 °C(80 mK)，30 °C 时
Ti40: ≤0.09 °C (90 mK) 30 °C时
探测器数据采集/图像频率* 30 Hz/60 Hz
对焦 SmartFocus；一指通连续聚焦
IR 数字缩放 Ti45：2 倍
Ti40：-
探测器类型 160 x 120 焦平面阵列，Vanadium Oxide (VOx) 非制冷微量热型探测器
光谱带 8 µm 至 14 µm
数字图像增强 增强的自动全时成像功能
照相机屏显操作模式 Ti45：完全热红外光、完全可见光或热红外光-可见光组合图像。 画中画
Ti40：完全热红外光或完全可见光 在 SmartView 软件中合并热红外光-可见光图像。 画中画
可见光照相机 1280 x 1024 像素，全色
可见光数字缩放 Ti45：2 倍
Ti40：-

温度测量 校准温度范围 Ti45：-20 ˚C 至 600 ˚C，3 量程（-4 ºF 至 1112 ºF）
Ti40：-20 ˚C 至 350 ˚C，2 量程（-4 ºF 至 662 ºF）
量程 1 Ti45：-20 ˚C 至 100 ˚C（-4 ºF 至 212 ºF）
Ti40：-20 ˚C 至 100 ˚C（-4 ºF 至 212 ºF）
量程 2 Ti45：-20 ˚C 至 350 ˚C（-4 ºF 至 662 ºF）
Ti40：-20 ˚C 至 350 ˚C（-4 ºF 至 662 ºF）
量程 3 Ti45：250 ˚C 至 600 ˚C（-482 ºF 至 1112 ºF）
Ti40：-
可选 – 高温 Ti45：高达 1200 ˚C (2192 ºF)
Ti40：-
量程 4 Ti45：500 ˚C 至 1200 ˚C（932 ºF 至 2192 ºF）
Ti40：-
准确度 ±2°C 或 2 %（取大者）
测量模式 Ti45：中心点，中心框（区域最小/最大值、平均值），可移动光点/框，用户定义的区域/文本注释，恒温，自动冷、热点检测以及可见彩色超限（上限和下限）警报
Ti40：中心点、中心框（区域最小/最大值、平均值）
发射率校正 0.1 至 1.0（0.01 增量）

图像演示 数字显示屏 5 英寸宽大高分辨率数字显示屏
LCD 背光 阳光下可读彩色液晶显示屏
视频输出 RS170 EIA/NTSC 或 CCIR/PAL 合成视频
色板 灰色、反灰色、蓝红、高对比、热金属、铁红、琥珀色和反琥珀色

可选镜头（仅适用于首次购买时）  54 毫米远距照相镜头 高精度锗镜头
视场 (FOV) 9º 水平 x 6º 垂直
空间分辨率 (IFOV) 0.94 mrad
最小焦距 0.6 米
10.5 毫米广角度镜头 高精度锗镜头
视场 (FOV) 42 º 水平 x 32 º 垂直
空间分辨率 (IFOV) 4.9 mrad
最小焦距 0.3 米

图像和数据存储 存储介质 小巧闪存卡可存储 1000 多张红外图像（标准 512 MB 卡）
支持文件格式 随附 14 位测量数据。 可导出 JPEG、BMP、PNG、GIF 和 TIFF。

接口和软件 接口 随附小巧闪存卡读卡器
软件 SmartView；随附全套分析和报告软件

激光 分类 II 类
激光瞄准 将热图像和可见光图像合并时，激光点显示在屏幕上

控制和调节 安装控制 日期/时间、温度设备 C/F、语言、标度和 LCD 亮度（高/中/低）
图像控制 级别、范围和自动调整（连续/手动）
屏显指示器 电池状态、目标发射率、背景温度和实时时钟

功率，电池寿命 电池类型 Li-Ion 智能电池，可充电和可现场更换
电池工作时间 连续工作 3 小时（启用 IR-Fusion 时连续工作 2 小时）
电池充电 2 槽智能充电器，由 AC 插座供电
AC 操作 AC 适配器 110/220 VAC，50/60 Hz（仅限 Ti45）
节能 自动关闭和进入休眠模式（由用户指定）

环保和机械设计 操作温度 -10 °C 至 +50 °C（14 °F 至 122 °F）
存放温度 -40 °C 至 +70 °C（-40 °F 至 158 °F）
相对湿度 操作和存储 10% 至 95%，无冷凝
防水防尘 IP54
重量（包括电池） 1.95 千克（4.3 磅）
照相机尺寸（高x宽x厚） 162 x 262 x 101 毫米（6.5 x 10.5 x 4.0 英寸）

型号名称 描述
Ti40FT-20   IR FlexCam热像仪
所有型号均包括：
坚固耐用的工具包
2组可充电电池
电池充电器
AC 转换器 (仅限于Ti45型号)
视频电缆
512 MB 闪卡，提供更多选择
小型闪卡读卡器和USB电缆
背带
SmartView 报表制作和分析软件CD
用户手册CD

Ti45FT-20   IR FlexCam 热像仪和 IR-Fusion

7.5 Hz 型号仅在某些地区提供。 有关详细信息，请咨询深圳福欣智能。
可用选件
镜头  Ti4X 系列可以使用 10.5mm、20mm 和 54mm 镜头。 使用 Configurator 查看所有可能的组合。
高温  某些型号的 Ti4X 系列产品可以附带高温选件，从而将读数扩展至 1200 °C
