EXFO FTB-730 PON FTTx/MDU OTDR测试仪|支持iOLM
- 产品介绍
深圳福欣智能点评：世界范围内FTTH部署的爆炸式增长，FTB-730把自己定位成重要的测试工具，能测试所有的网络。
主要特点：

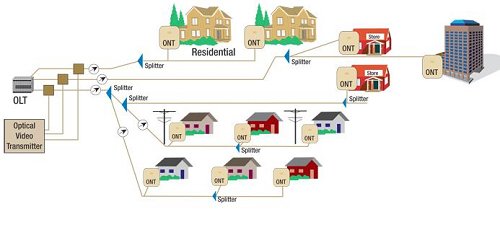

- 提供FTTX/MDU部署中PON网络的最小细节
- 精确地描绘分光器的特点
- 在 MDU-PON环境中，能发现最近的事件
- 获得光纤连接的真实图像
- 17年OTDR专业背景下，持续优化分析软件
- 上佳的OTDR规格中的性能基准
- 易使用/适应性强
- 丰富的连接性能、多种配件在测试中达到节省的目的(可视故障定位仪, 功率计 等)
- 不同的仪表，同样的界面，你早就知道如何使用
- 为实际的现场和客户设计，内置15种语言供选择
应用：
- 世界范围内FTTH部署的爆炸式增长，FTB-730把自己定位成重要的测试工具，能测试所有的网络。

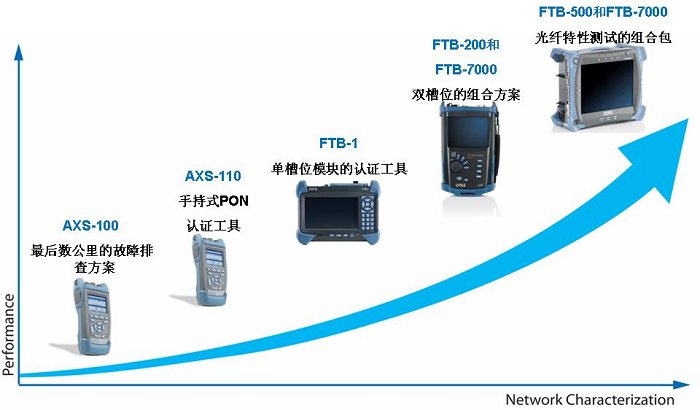

- 参数规格、显示屏、高性能、价格等因素，让它成为和FTB-1平台结合的理想工具。
-
用作接入网和点对点的网络测试
-
直接测试距离达80公里
-
在线1625nm滤波端口用作在线故障诊断
技术规范
|
型号
|
FTB-7300Ea
|
FTB-730b
|
|
波长（nm）c
|
1310±20/1490±10/1550±20/1625±10/1650±7
|
1310±20/1490±10/1550±20/1625±10
|
|
20us时的动态范围（dB）d
|
39/35/37/39e/37
|
39/35/37/39
|
|
事件盲区（m）f
|
0.8
|
0.8
|
|
衰减盲区（m）f
|
4/4.5/4.5/4.5/4.5
|
4/4.5/4.5/4.5
|
|
距离范围（km）
|
1.25、2.5、5、10、20、40、80、160、260、400
|
1.25、2.5、5、10、20、40、80、160、260、400
|
|
脉冲宽度（ns）
|
5、10、30、50、100、275、500、1000、2500、10 000、20 000
|
5、10、30、50、100、275、500、1000、2500、10 000、20 000
|
|
线性度（dB/dB）c
|
±0.03
|
±0.03
|
|
PON盲区（m）g
|
35
|
35
|
|
损耗阈值（dB）
|
0.01
|
0.01
|
|
损耗分辨率（dB）
|
0.001
|
0.001
|
|
采样分辨率（m）
|
0.04至5
|
0.04至5
|
|
采样点
|
最多256 000个
|
最多256 000个
|
|
距离不确定度（m）h
|
±（0.75m+0.001%×距离+采样分辨率）
|
±（0.75m+0.0025%×距离+分辨率）
|
|
测量时间
|
用户定义（最多60分钟）
|
用户定义（最多60分钟）
|
|
典型实时刷新率（Hz）
|
4
|
4
|
|
稳定光源输出功率（dBm）i
|
-2.5
|
-2.5
|
|
可视故障定位（选件）c
|
激光，650±10nm
CW、62.5/125um的典型输出功率1.5dBm（1.4mW）
|
不适用j
|
|
反射系数（dB）c
|
±2
|
±2
|
＊除非另行说明，所有规格在温度范围23℃±2℃时适用于具有FC/PC连接器的FTB-7300E和具有FC/APC连接器的FTB-730.
备注：
a.内置于滤波器带通中的SM Live端口：1625nm±15nm/1650nm±7nm。
b.内置于滤波器带通中的SM Live端口：1625nm±15nm；1650nm不适用于FTB-730。
c.典型。
d.SNR=1时三分钟平均值的典型动态范围。
e.非SM Live1625nm动态范围为37dB。
f.使用5ns脉冲，单模模块反射率低于-45dB的典型盲区。
g.非反射FUT，非反射分路器，13dB损耗，50ns脉冲，典型值。
h.不包括光纤折射率引起的不确定度。
i.1550nm时的典型输出功率值。
j.可视故障定位仪可安装在FTB-1平台上。
适用平台：FTB-1
